PLAFOMETAL-OC-120

Plafond résille cellulaire simple peau avec grille Square Mono

Idéal pour :

les locaux techniques, les boutiques des surfaces commerciales

PLAFOMETAL-OC-120 est un système de plafond alvéolaire masquant le plénum en vue indirecte tout en laissant circuler l'air et la lumière. Les panneaux de grilles Square Mono sont compatibles avec les ossatures T traditionnelles qui restent apparentes et sont facilement amovibles pour un accès au plénum. Ils peuvent ponctuellement être utilisés dans un plafond classique comme diffuseurs de basse luminance, lambrequins d'éclairage ou grilles de ventilation.

Guide de choix

  • Pour protection incendie active

Les + du système

  • Esthétique : masque le plénum en vue indirecte tout en conservant l’impression d’espace et de lumière.
  • Sécurité : pourcentage de vide important pour les réseaux actifs de protection incendie
  • Installation : pose simple et rapide comme un panneau modulaire traditionnel sur ossature T
  • Ouverture : très facile par simple soulèvement

Description


  • Plafond cellulaire constitué de panneaux de grille posés sur une ossature T traditionnelle
  • Le panneau est composé d'éléments en aluminium verticaux plats (simple peau) formant un maillage ajouré carré
  • Compatible avec toutes les ossatures T24 et T15 qui restent apparentes
  • Possible sur T15 joint creux où l'ossature est décaissée par rapport au panneau
  • Accès au plénum par simple soulèvement du panneau dans l'ossature
  • Peut ponctuellement être utilisée dans un plafond classique comme diffuseurs de basse luminance, lambrequins d'éclairage ou grilles de ventilation

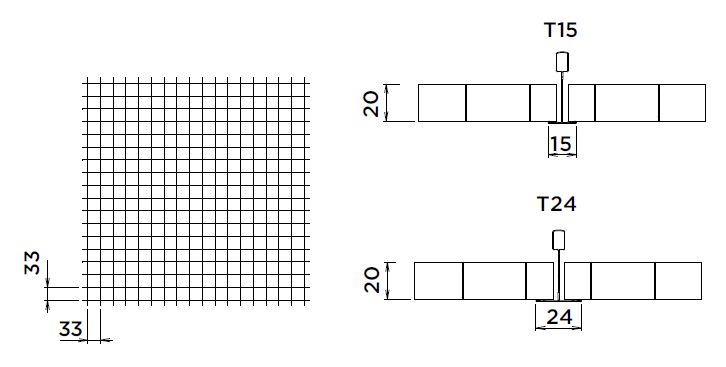

Coupe d'encombrement

Sur ossature T15 ou T24. Dimensions en mm.

Documents téléchargeables

Choisissez les documents que vous souhaitez télécharger

Apparence

  • Maille résille

    Mailles carrées au pas de 33 mm
    Dimension des éléments : largeur 0.6 x hauteur 20 mm

    Larg. 0.6 <br>Maille 33 x 33
    Larg. 0.6 Maille 33 x 33
    Dim. éléments : 0.6 x 20 mm
    Dimensions mailles : 33 x 33 mm
    Aluminium : 0.7 kg/m²
    Taux de vide : ≈ 96%
    Compatible protection incendie active
    Larg. 0.6 <br>Maille 33 x 33
    Larg. 0.6
    Maille 33 x 33
    Dim. éléments : 0.6 x 20 mm
    Dimensions mailles : 33 x 33 mm
    Aluminium : 0.7 kg/m²
    Taux de vide : ≈ 96%
    Compatible protection incendie active

  • Couleurs

    Aluminium prélaqué polyester

    • Blanc Standard (RAL 9003)
    • Noir (RAL 9005)
    • Autres teintes selon quantité

    Se référer au paragraphe Matières et revêtements de la page "Finitions du plafond métallique" pour plus de détails.

    Prélaqué <br>Blanc 9003
    Prélaqué Blanc 9003
    Matière : Aluminium
    Revêtement : Prélaqué polyester 18 µm
    Couleur : Blanc RAL 9003
    Brillance : 30 UB ±5
    Prélaqué <br>Blanc 9003
    Prélaqué
    Blanc 9003
    Matière : Aluminium
    Revêtement : Prélaqué polyester 18 µm
    Couleur : Blanc RAL 9003
    Brillance : 30 UB ±5
    Prélaqué <br>Noir foncé 9005
    Prélaqué
    Noir foncé 9005
    Matière : Aluminium
    Revêtement : Prélaqué polyester 18 µm
    Couleur : Noir foncé RAL 9005
    Brillance : 20 UB ±5

Performance

  • Réflexion lumineuse

    Non

  • Qualité de l'air intérieur

    Classe A+

  • Résistance à la corrosion

    Plafond en intérieur selon la norme EN 13964

    • Classe B avec ossature T acier standard
    • Classe C avec ossature T acier Classe C ou supérieure
    • Les suspensions et fixations aux supports sont à sélectionner selon la classe visée

    Se référer à la page Mise en œuvre des annexes du Catalogue Produits pour plus de détails.

  • Nettoyabilité

    Par nature, nos plafonds métalliques ne nécessitent que peu d’entretien. Différents types de nettoyages sont néanmoins possibles. Se référer à la page Maintenance des annexes du Catalogue Produits pour plus de détails.

  • Réservations, intégrations

    Non

  • Ouverture

    Accès au plénum par soulèvement du panneau dans l'ossature.

  • Résistance aux produits chimiques de désinfection

    Nos plafonds métalliques sont résistants aux désinfectants hypochlorite de sodium 2,5%, peroxyde d’hydrogène 6% ou éthanol 70% (selon les normes EN 12720 et ISO 11998).

    Se référer à la page Maintenance des annexes du Catalogue Produits pour plus de détails.

  • Pour protection incendie active

    Selon la norme EN 12845

    • S'il y a installation de sprinklers au-dessus du plafond suspendu ajouré, la surface plane ouverte totale de celui-ci, y compris les appareils d’éclairage, ne doit pas être inférieure à 70% de la surface plane
    • Dans la pratique, il est couramment demandé un pourcentage de vide supérieur à 80% pour les éléments de plafond

    Pourcentage de vide du plafond

    • Supérieur à 95% pour la maille 33 x 33 mm
    • Autres mailles, nous contacter

  • Réaction au feu

    Euroclasse A1

Propriétés techniques

Présentation générale de la famille système

Famille : Plafonds résilles

Idéal pour les surfaces commerciales, créer des jeux de lumière et des espaces aérés

Esthétique :

  • Plafond alvéolaire masquant le plénum en vue indirecte tout en laissant circuler l'air et la lumière
  • Aspect carré (SQUARE) ou linéaire (GRILAM)
  • Ossature invisible se confondant avec les éléments des grilles
  • Large choix de mailles et de teintes

Pratique :

  • Systèmes sur ossature T ou à ossature intégrée
  • Permet aux réseaux actifs de protection incendie de fonctionner au travers du plafond
  • Fabrication sur mesure de grilles et accessoires personnalisés

Sous-famille : Grille cellulaire SQUARE

Grille cellulaire

Systèmes résilles avec cellules ouvertes carrées SQUARE

  • Mailles carrées
  • Grilles double peau ou simple peau
  • Suspension sur ossatures T ou ossatures intégrées

Les produits composant ce système

Square Mono

Grille cellulaire simple peau pour T15 ou T24

Découvrir
